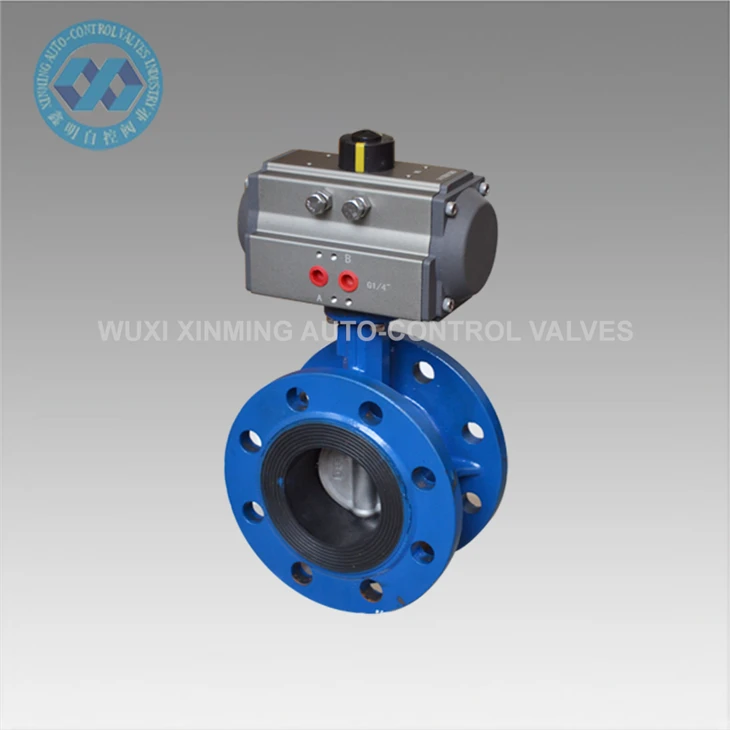

বায়ুসংক্রান্ত প্রজাপতি ভালভ: অনুকূল বায়ুসংক্রান্ত সিস্টেমের পারফরম্যান্সের জন্য মূল উপাদান

কাঠামোগত বৈশিষ্ট্য

ভালভ বডি: সাধারণত একটি বৃত্তাকার কাঠামোর সাথে, এই নকশাটি ভালভের দেহের মধ্যে মসৃণ তরল প্রবাহের অনুমতি দেয়, প্রবাহ প্রতিরোধের হ্রাস করে। ভালভের দেহটি বিভিন্ন উপকরণ দিয়ে তৈরি হয়, সাধারণত কাস্ট আয়রন, কাস্ট স্টিল এবং স্টেইনলেস স্টিল সহ, যা বিভিন্ন ব্যবহারের পরিবেশ এবং মাঝারি বৈশিষ্ট্য অনুসারে নির্বাচন করা যেতে পারে।

প্রজাপতি প্লেট: এটি ভালভের স্টেমে এবং ডিস্ক আকারে ইনস্টল করা ভালভের একটি মূল উপাদান। বাটারফ্লাই প্লেটের প্রান্তটি সাধারণত ভালভ সিটের সাথে একটি শক্ত ফিট নিশ্চিত করার জন্য বিশেষভাবে চিকিত্সা করা হয়, একটি ভাল সিলিং প্রভাব অর্জন করে। প্রজাপতি প্লেটের উপাদানগুলি সাধারণত ভালভের দেহের সাথে মেলে এবং কিছু বিশেষ অ্যাপ্লিকেশনগুলিতে, আবরণ বা লাইনিংগুলি এর জারা প্রতিরোধের উন্নতি করতে ব্যবহৃত হয়।

ভালভ স্টেম: অ্যাকুয়েটর এবং প্রজাপতি প্লেটটি সংযুক্ত করতে ব্যবহৃত হয়, টর্ক সংক্রমণ করে বাটারফ্লাই প্লেটটিকে ভালভ স্টেমের অক্ষের চারপাশে ঘোরাতে সক্ষম করে, এইভাবে ভাল্বের খোলার এবং বন্ধকে উপলব্ধি করে। ভালভ স্টেমের ঘন ঘন অপারেশন এবং উচ্চ -চাপের শর্তগুলির অধীনে এটি বিকৃত বা ভাঙবে না তা নিশ্চিত করার জন্য পর্যাপ্ত শক্তি এবং অনমনীয়তা থাকা দরকার।

সিলিং কাঠামো: সাধারণত আসন সিলিং এবং স্টেম সিলিং অন্তর্ভুক্ত। আসন সিলিংটি সাধারণত মাঝারি ফুটো প্রতিরোধের জন্য রাবার এবং পলিটেট্রাফ্লুওরোথিলিনের মতো স্থিতিস্থাপক পদার্থ ব্যবহার করে; স্টেম সিলিং স্টেম অংশের সিলিং নিশ্চিত করতে প্যাকিং সিলিং বা যান্ত্রিক সিলিং ব্যবহার করে।

অ্যাকুয়েটর: সাধারণটি হ'ল বায়ুসংক্রান্ত অ্যাকুয়েটর, যা সংকুচিত বাতাসের মাধ্যমে ভাল্বের খোলার এবং বন্ধকে চালিত করে। দুটি ধরণের অ্যাকুয়েটর রয়েছে: ডাবল - অভিনয় এবং একক - অভিনয়। ডাবল - অভিনয় অ্যাকিউটরেটর দুটি দিকে চালিকা শক্তি সরবরাহ করতে পারে, অন্যদিকে একক - অভিনয় অ্যাকিউউটর রিসেটের জন্য একটি বসন্তের উপর নির্ভর করে।

অ্যাপ্লিকেশন ক্ষেত্র

রাসায়নিক শিল্প: রাসায়নিক উত্পাদন প্রক্রিয়াতে, অ্যাসিড, ক্ষার এবং লবণের সমাধানগুলির মতো বিভিন্ন ক্ষয়কারী মিডিয়াগুলির যথাযথ নিয়ন্ত্রণ প্রয়োজন। এর ভাল জারা প্রতিরোধ এবং সিলিং পারফরম্যান্সের কারণে, বায়ুসংক্রান্ত প্রজাপতি ভালভটি মাঝারি প্রবাহ এবং চাপ নিয়ন্ত্রণ করতে রাসায়নিক পাইপলাইন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

শক্তি শিল্প: কুলিং ওয়াটার সিস্টেম, ডেসালফিউরাইজেশন সিস্টেম এবং বিদ্যুৎকেন্দ্রগুলির বয়লার স্টিম সিস্টেমে প্রচুর পরিমাণে জল এবং বাষ্প নিয়ন্ত্রণ করা দরকার। বায়ুসংক্রান্ত প্রজাপতি ভালভ দ্রুত সংকেত নিয়ন্ত্রণে প্রতিক্রিয়া জানাতে পারে, তরলটির সঠিক নিয়ন্ত্রণ অর্জন এবং বিদ্যুৎ উত্পাদন সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে পারে।

খাদ্য ও পানীয় শিল্প: এই শিল্পের স্বাস্থ্যবিধি এবং সুরক্ষার জন্য উচ্চ প্রয়োজনীয়তা রয়েছে। বায়ুসংক্রান্ত প্রজাপতি ভালভের উপাদান সাধারণত খাদ্য স্বাস্থ্যবিধি মান পূরণ করে এবং এর সাধারণ কাঠামোটি পরিষ্কার এবং জীবাণুনাশক করা সহজ। এটি দুধ, ফলের রস এবং বিয়ারের মতো তরল পরিবহন এবং নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।

কাগজ শিল্প: পেপারমেকিং প্রক্রিয়াতে, সজ্জা, জল এবং রাসায়নিক এজেন্টগুলির সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ প্রয়োজন। বায়ুসংক্রান্ত প্রজাপতি ভালভ কাগজ শিল্পের কঠোর কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে, স্থিরভাবে এবং নির্ভরযোগ্যভাবে পরিচালনা করতে পারে এবং উত্পাদন দক্ষতা এবং পণ্যের গুণমানকে উন্নত করতে পারে।

নিকাশী চিকিত্সা শিল্প: নিকাশী স্রাব, নিয়ন্ত্রণ এবং চিকিত্সা প্রক্রিয়াগুলিতে প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত। যেহেতু নিকাশীতে প্রচুর পরিমাণে অমেধ্য এবং ক্ষয়কারী পদার্থ রয়েছে, তাই বায়ুসংক্রান্ত প্রজাপতি ভালভের জারা প্রতিরোধ এবং পরিধান প্রতিরোধের ফলে এটি নিকাশী চিকিত্সা সিস্টেমগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।

স্পেসিফিকেশন

নামমাত্র ব্যাস: সাধারণ নামমাত্র ব্যাসটি ডিএন 50 থেকে ডিএন 3000 পর্যন্ত রয়েছে, যা বিভিন্ন পাইপলাইন আকার এবং প্রবাহের প্রয়োজনীয়তা অনুসারে নির্বাচন করা যেতে পারে।

নামমাত্র চাপ: সাধারণত, পিএন 10, পিএন 16, পিএন 25, এবং পিএন 40 এর মতো বিভিন্ন স্পেসিফিকেশন রয়েছে। ব্যবহারকারীরা পাইপলাইন সিস্টেমের কার্যনির্বাহী চাপ অনুযায়ী উপযুক্ত নামমাত্র চাপ গ্রেড নির্ধারণ করতে পারেন।

সংযোগ পদ্ধতি: মূলত ওয়েফার - প্রকার, ফ্ল্যাঞ্জ - টাইপ এবং লগ - টাইপ সংযোগগুলি অন্তর্ভুক্ত করুন। ওয়েফার - টাইপ সংযোগটি কাঠামোতে কমপ্যাক্ট এবং ইনস্টল করা সহজ; ফ্ল্যাঞ্জ - টাইপ সংযোগের উচ্চ সংযোগ শক্তি এবং সিলিং পারফরম্যান্স রয়েছে; লগ - প্রকারের সংযোগটি এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে ঘন ঘন বিচ্ছিন্নতা এবং ইনস্টলেশন প্রয়োজন।

অপারেটিং তাপমাত্রা: বিভিন্ন উপকরণ এবং সিলিং উপকরণগুলির উপর নির্ভর করে বায়ুসংক্রান্ত প্রজাপতি ভালভের অপারেটিং তাপমাত্রার পরিসীমা পরিবর্তিত হয়। সাধারণত, একটি রাবার সিল সহ একটি প্রজাপতি ভালভের কার্যকারী তাপমাত্রা - 20 ডিগ্রি এবং 80 ডিগ্রির মধ্যে থাকে, যখন পলিটেট্রাফ্লুওরোথিলিন সিলযুক্ত প্রজাপতি ভালভ - 40 ডিগ্রি থেকে 200 ডিগ্রি তাপমাত্রায় সাধারণত কাজ করতে পারে।

সুবিধা

সাধারণ কাঠামো: অন্যান্য ধরণের ভালভের সাথে তুলনা করে, বায়ুসংক্রান্ত প্রজাপতি ভালভের কম উপাদানগুলির সাথে তুলনামূলকভাবে সহজ কাঠামো রয়েছে। এর ফলে কম উত্পাদন ব্যয় এবং আরও সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ হয়।

নিম্ন প্রবাহ প্রতিরোধের: যখন প্রজাপতি প্লেটটি উন্মুক্ত অবস্থায় থাকে, তখন এটি প্রায় সম্পূর্ণ তরল উত্তরণের মধ্যে থাকে, যা তরলটির প্রতি সামান্য প্রতিরোধের সৃষ্টি করে। এটি কার্যকরভাবে শক্তি খরচ হ্রাস করতে পারে এবং সিস্টেমের অপারেটিং দক্ষতা উন্নত করতে পারে।

দ্রুত খোলার এবং বন্ধ: বায়ুসংক্রান্ত অ্যাকুয়েটর দ্রুত নিয়ন্ত্রণ সংকেতগুলিতে সাড়া দিতে পারে, প্রজাপতি প্লেটটিকে অল্প সময়ের মধ্যে খোলার বা সমাপনী ক্রিয়াটি সম্পূর্ণ করতে সক্ষম করে, যা এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে দ্রুত প্রবাহের সমন্বয় প্রয়োজন।

ভাল নিয়ন্ত্রণের পারফরম্যান্স: প্রজাপতি প্লেটের ঘূর্ণন কোণ পরিবর্তন করে, তরলটির প্রবাহ এবং চাপটি সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে, বিভিন্ন কাজের অবস্থার প্রয়োজন মেটাতে লিনিয়ার সমন্বয় অর্জন করে।

হালকা ওজন: এর সাধারণ কাঠামোর কারণে, ভালভ বডি এবং প্রজাপতি প্লেটটি সাধারণত হালকা ওজনের উপকরণ দিয়ে তৈরি হয়, পুরো ভালভকে ওজনে হালকা করে তোলে এবং ইনস্টল এবং হ্যান্ডেল করা সহজ করে তোলে।

অসুবিধাগুলি

সীমাবদ্ধ সিলিং পারফরম্যান্স: যদিও বায়ুসংক্রান্ত প্রজাপতি ভালভ কিছু উচ্চ -শেষ সিলিং ভালভের সাথে তুলনা করে সাধারণভাবে ভাল সিলিং পারফরম্যান্স সরবরাহ করতে পারে তবে এর সিলিং পারফরম্যান্সের এখনও কিছু সীমাবদ্ধতা রয়েছে। উচ্চ - চাপ, উচ্চ - ভ্যাকুয়াম বা অত্যন্ত উচ্চ সিলিং প্রয়োজনীয়তা সহ অনুষ্ঠানে এটি ব্যবহারের প্রয়োজনীয়তা পূরণ করতে পারে না।

তুলনামূলকভাবে সংকীর্ণ প্রযোজ্য চাপ এবং তাপমাত্রা পরিসীমা: উপাদান এবং কাঠামো দ্বারা সীমাবদ্ধ, বায়ুসংক্রান্ত প্রজাপতি ভালভের প্রযোজ্য চাপ এবং তাপমাত্রার পরিসীমা তুলনামূলকভাবে সংকীর্ণ, এবং এটি আল্ট্রা - উচ্চ - চাপ, আল্ট্রা - উচ্চ - তাপমাত্রা বা অত্যন্ত কম - তাপমাত্রার কাজের অবস্থার জন্য উপযুক্ত নয়।

দুর্বল ক্ষয় প্রতিরোধের: প্রজাপতি প্লেটটি তরলটির স্কোরিং অ্যাকশনের অধীনে পরিধান করার প্রবণ, বিশেষত পার্টিকুলেট মিডিয়াযুক্ত তরলগুলিতে এবং পরিধানের ঘটনাটি আরও সুস্পষ্ট, যা ভালভের পরিষেবা জীবন এবং সিলিং পারফরম্যান্সকে প্রভাবিত করবে।
