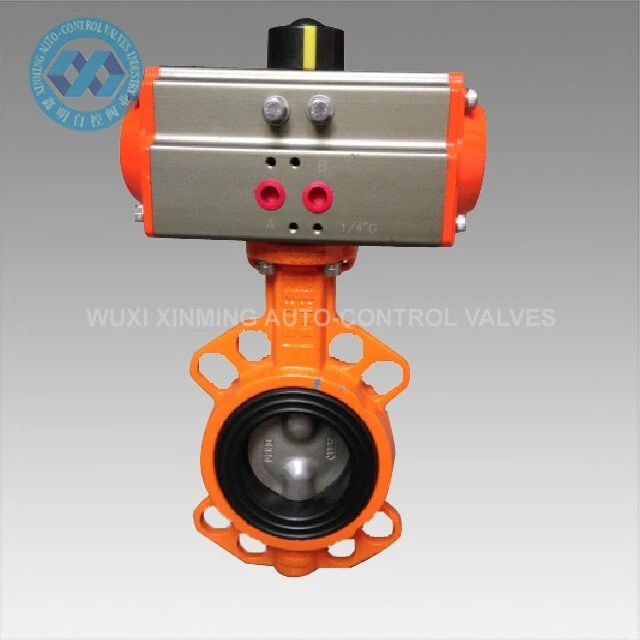

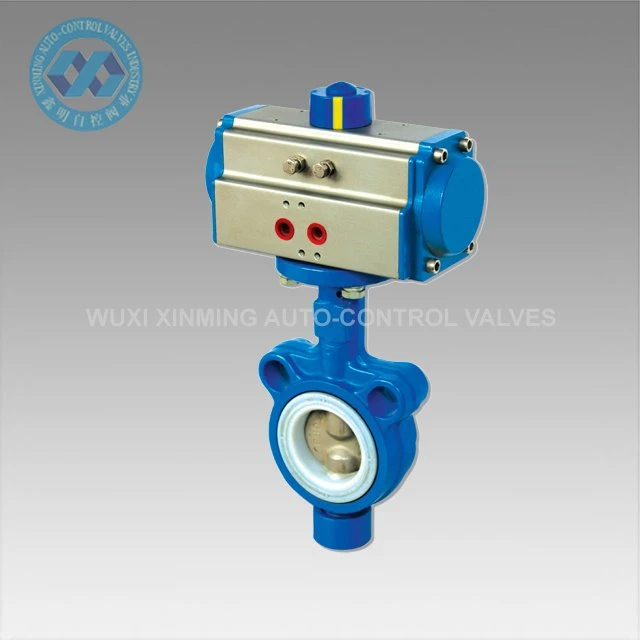

ওয়েফার বাটারফ্লাই ভালভের একটি সাধারণ কাঠামো, ছোট আকার, হালকা ওজন, কম খরচে, সুবিধাজনক নিয়ন্ত্রণ এবং অপারেশন, বড় কার্যকর সঞ্চালন এলাকা, দ্রুত খোলা এবং বন্ধ, শ্রম সঞ্চয় এবং ভাল সিলিং কার্যকারিতা রয়েছে এবং এতে ধাতব হার্ড সীল এবং ইলাস্টিক সিলের সুবিধা রয়েছে।
স্বয়ংক্রিয়ভাবে মোটর চালিত ভালভের চেয়ে দ্রুত প্রবাহ শুরু এবং বন্ধ করতে, যা সংকুচিত বাতাসে কাজ করে। আপনাকে অবশ্যই অন্তর্ভুক্ত বৈদ্যুতিক পাইলট ভালভ বা ম্যানুয়াল অন/অফ ভালভ ব্যবহার করে অ্যাকচুয়েটরে বাতাস নিয়ন্ত্রণ করতে হবে। ভালভগুলিকে অপারেশনের জন্য খাঁড়ি এবং আউটলেটের মধ্যে ন্যূনতম চাপ ড্রপের প্রয়োজন হয় না।
নড়াচড়া কমাতে এবং পরিধান কমাতে অ্যাকচুয়েটরটি সরাসরি ভালভ বডিতে মাউন্ট করা হয়। অ্যাকচুয়েটরের উপরে একটি ভিজ্যুয়াল প্রবাহ নির্দেশক দেখায় যে ভালভটি খোলা বা বন্ধ আছে কিনা। ম্যানুয়াল ওভাররাইড আপনাকে পাওয়ার বিভ্রাটের সময় ভালভ পরিচালনা করতে দেয়।
পণ্যের বিবরণ
| পণ্যের নাম | ওয়েফার বাটারফ্লাই ভালভ |
| ব্র্যান্ড নাম | XM এবং OEM এছাড়াও গৃহীত হয় |
| প্রজাপতি ভালভ আকার | 25 মিমি-1000 মিমি |
| সার্টিফিকেশন | CE, ATEX, SIL3, ISO9001:2016 |
| ভালভ প্রকার | প্রজাপতি |
| এর সাথে ব্যবহারের জন্য | জল, তেল, বায়ু, প্রাকৃতিক গ্যাস, বাষ্প, পানীয় জল |
| সীল উপাদান | EPDM রাবার, NBR, PTFE, ধাতু-থেকে-ধাতু |
| বিশেষ উল্লেখ পূরণ | API 609 |
প্রযুক্তিগত পরামিতি:

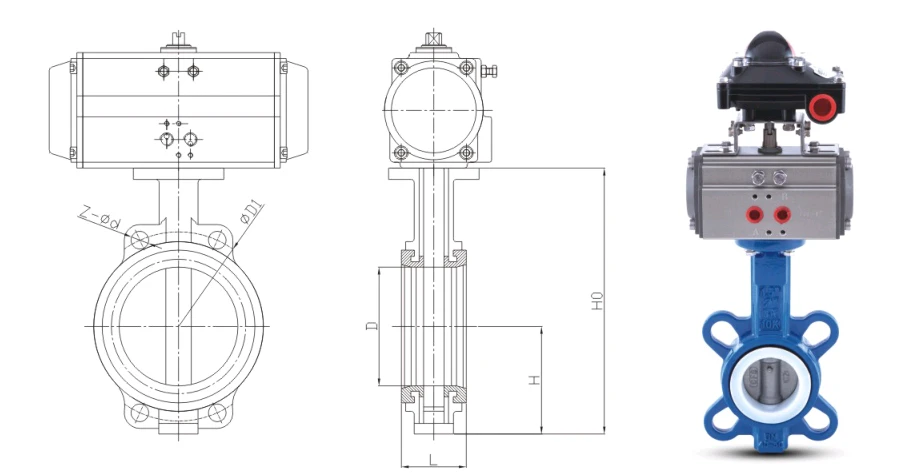

| নামমাত্র ব্যাস | D (মিমি) | D1 (মিমি) | H (মিমি) | H0 (মিমি) | এল (মিমি) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| মিমি | ইঞ্চি | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| ভালভ নকশা এবং উত্পাদন | GB/T12238 মান অনুযায়ী | ||||||
| ভালভ ফ্ল্যাঞ্জের আকার | GB/T9113, GB/T17241.6 মান অনুযায়ী | ||||||
| ভালভের কাঠামোগত দৈর্ঘ্য | GB/T12221 মান অনুযায়ী | ||||||
| ভালভ পরিদর্শন এবং পরীক্ষা | GB/T13927 মান অনুযায়ী | ||||||
পণ্য বৈশিষ্ট্য:
• লাইটওয়েট এবং কমপ্যাক্ট: একই ক্যালিবারের ওজন গেট ভালভের মাত্র 1/6, এবং ইনস্টলেশনের স্থান 50% কমে গেছে
• দ্বিমুখী বুদবুদ-গ্রেড সিল: EPDM/NBR/VITON/PTFE ইলাস্টিক ভালভ সিট, শূন্য ফুটো (ISO 5208 হার A)
• কম টর্ক: স্ট্রীমলাইনড বাটারফ্লাই প্লেট + সেলফ-লুব্রিকেটিং হাতা, ম্যানুয়াল, নিউমেটিক এবং ইলেকট্রিক অ্যাকচুয়েটর দ্বারা চালানো সহজ
• অনলাইন রক্ষণাবেক্ষণ: ভালভ বডি পাইপলাইনের মধ্যে প্রসারিত হয় না, এবং বিচ্ছিন্নকরণ এবং সমাবেশের জন্য চারটি ফ্ল্যাঞ্জ বোল্ট আলগা করে প্রজাপতি প্লেটটি টেনে বের করা যেতে পারে।
• মাল্টিফাংশনাল: এটি সম্পূর্ণরূপে খোলা এবং বন্ধ করা যেতে পারে এবং 15 ডিগ্রি ~ 75 ডিগ্রির মধ্যে সঠিকভাবে থ্রোটল করা যেতে পারে
পণ্য অ্যাপ্লিকেশন:
• পৌরসভার জল: কাঁচা জল, পরিষ্কার জল, পয়ঃনিষ্কাশন, পাম্প স্টেশন বিচ্ছিন্নতা
• HVAC: কেন্দ্রীয় শীতাতপ নিয়ন্ত্রণ, জেলা গরম, শীতল জল সঞ্চালন
• খাদ্য এবং ওষুধ: CIP/SIP পরিষ্কারের ব্যবস্থা, FDA 3A স্যানিটেশন গ্রেড ঐচ্ছিক
• রাসায়নিক এবং পেট্রোকেমিক্যাল: দুর্বল অ্যাসিড এবং ক্ষার, দ্রাবক, গুঁড়া, বায়ুসংক্রান্ত পরিবহন পাইপলাইন
• পাওয়ার এনার্জি: কুলিং টাওয়ার, কনডেনসেট, ফায়ার স্প্রিংকলার সিস্টেম
সরবরাহ ক্ষমতা
সরবরাহের ক্ষমতা: প্রতি মাসে 1000 ইউনিট, বায়ুসংক্রান্ত বাটারফ্লাই ভালভ
প্যাকিং এবং ডেলিভারি
প্যাকিং বিস্তারিত:
1) যদি একটি বড় পরিমাণ, একটি পাতলা পাতলা কাঠের কেস
2) যদি একটি ছোট পরিমাণ, একটি শক্ত কাগজ বা একটি পাতলা পাতলা কাঠের তৃণশয্যা
প্রস্থানের বন্দর: সাংহাই, চীন
সীসা সময়:
|
পরিমাণ (একক) |
1-50 |
51-1000 |
＞1001 |
|
অনুমান। সময় (দিন) |
স্টক পণ্য |
30 |
আলোচনা করা হবে |
আমাদের পরিষেবা
1) 7x24 ঘন্টা হটলাইন
2) কঠোর মান নিয়ন্ত্রণ
3) একটি অনুকূল মূল্যে ভাল মানের
4) চমৎকার আফটার-পরিষেবা
5) অনলাইন প্রযুক্তিগত সহায়তা
6) দ্রুত ডেলিভারি সময়
নির্বাচন এবং অর্ডার টিপস:
যখন মাধ্যমটিতে 2 মিমি এর চেয়ে বড় বা সমান কণা থাকে, অনুগ্রহ করে একটি শক্ত সীল বা একটি দ্বিগুণ অদ্ভুত কাঠামো চয়ন করুন৷
যখন আগুন নিরাপত্তার প্রয়োজন হয়, গ্রাফাইট ফিলার + SS316L স্প্লিন্ট নির্বাচন করা যেতে পারে।
বৈদ্যুতিক 24 V/220 V, বায়ুসংক্রান্ত ডাবল অ্যাক্টিং/স্প্রিং রিসেট, লিমিট সুইচ, পজিশনার পূর্ণ সেট প্রদান করুন।
আপনার যদি Wafer Butterfly Valve CAD অঙ্কন, 3D মডেল, বা প্রকল্প কাস্টমাইজেশন সমাধানের প্রয়োজন হয়, তাহলে অনুগ্রহ করে যোগাযোগ করুন: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
আমাদের সম্পর্কে:

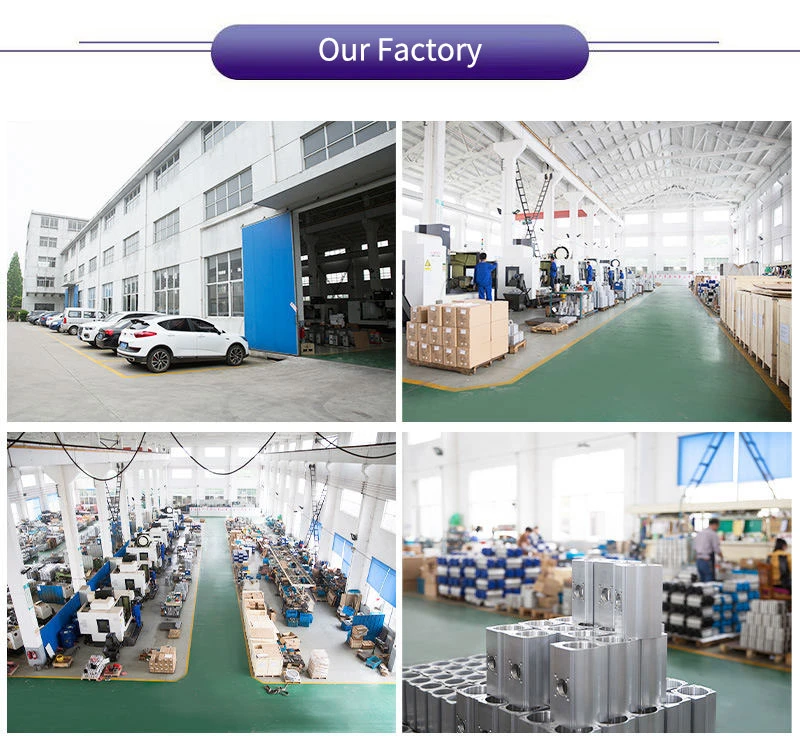

Wuxi Xinming Auto-control Valves Co., Ltd. ISO5211/DIN3337/VDI/VDE-3845/NAMUR মানগুলির সাথে সঙ্গতিপূর্ণ, ISO9001-প্রত্যয়িত XM সিরিজের বায়ুসংক্রান্ত অ্যাকুয়েটর এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ভালভ তৈরিতে বিশেষজ্ঞ৷ উন্নত R&D ক্ষমতা এবং উৎপাদন সুবিধা সহ, আমাদের পণ্যগুলি উদ্ভাবনী সমাধান এবং নির্ভরযোগ্য কর্মক্ষমতার মাধ্যমে "প্রযুক্তি প্রথম, গুণমানের শ্রেষ্ঠত্ব" এর প্রতি আমাদের প্রতিশ্রুতিকে মূর্ত করে তেল ও গ্যাস, রাসায়নিক এবং পাওয়ার প্লান্ট সহ বিভিন্ন শিল্পে পরিবেশন করে।
