পণ্য পরিচিতি
90 ডিগ্রী বায়ুসংক্রান্ত Actuators অনন্য শৈলী, উন্নত প্রযুক্তি, স্পষ্টতা উত্পাদন, অর্থনৈতিক এবং কম্প্যাক্ট নকশা, এবং দক্ষতা এবং অর্থনীতি উন্নত করতে অন্যান্য আনুষাঙ্গিক সঙ্গে সরাসরি সজ্জিত করা যেতে পারে
তাৎক্ষণিক বিবরণ

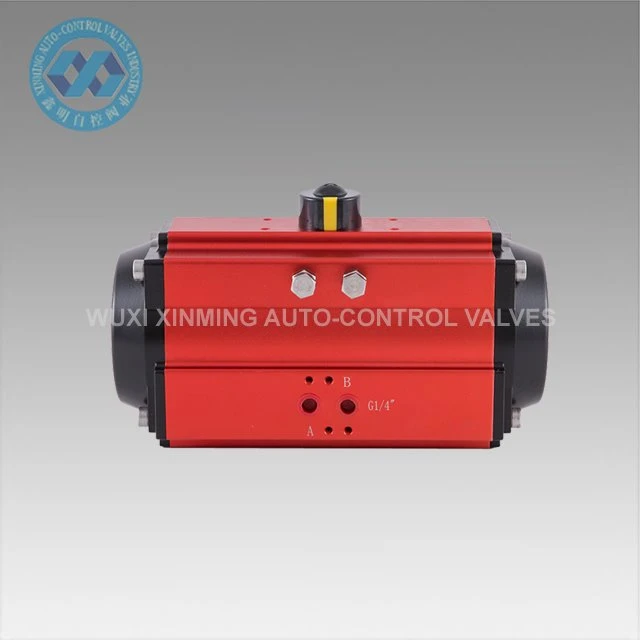

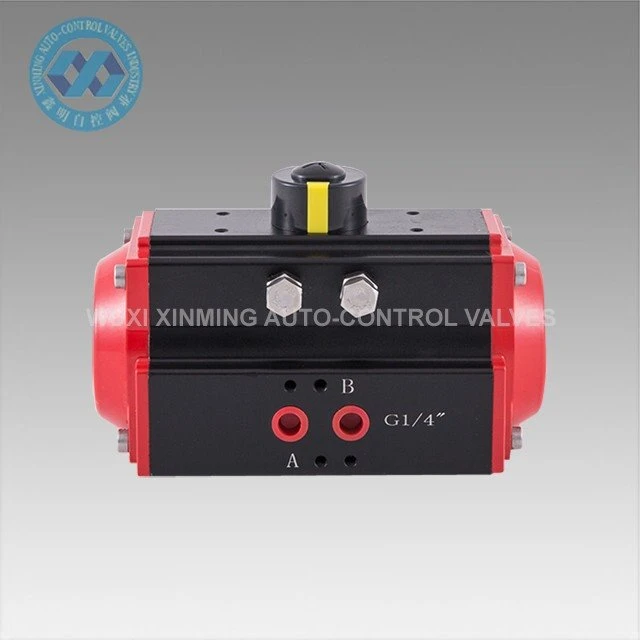

পণ্যের নাম: 90 ডিগ্রি বায়ুসংক্রান্ত Actuator
ব্র্যান্ড নাম: XM, এবং OEM এছাড়াও গৃহীত হয়
Actuator আকার: 32mm-400mm
ঘূর্ণমান কোণ: 0 ° ~ 90 ° (± 5 °)
কাজের তাপমাত্রা পরিসীমা: -20 ℃ ~ +80 ℃ (মান)
-40 ~ +80 ℃ (নিম্ন তাপমাত্রা)
-15 ℃ ~ 150 ℃ (উচ্চ তাপমাত্রা)
বায়ু সরবরাহ চাপ: 0.2 ~ 0.8MPa, 10Mpa সর্বোচ্চ
শীর্ষ সংযোগ: VDI/VDE3845 NAMUR
নিচের সংযোগ: ISO 5211 এবং DIN3337
উপাদান: অ্যালুমিনিয়াম খাদ
গঠন: র্যাক এবং পিনিয়ন, ডুয়াল র্যাক পিস্টন
Actuator শরীরের পৃষ্ঠ চিকিত্সা: হার্ড anodized, বা ডিপ জারণ

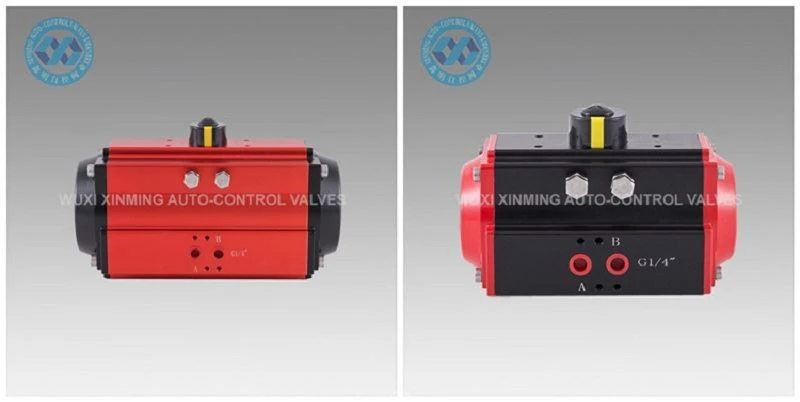

শেষ ক্যাপ রঙ: কালো ধূসর, কালো, গা blue় নীল, আকাশ নীল, লাল, কমলা, সবুজ ইত্যাদি।
সার্টিফিকেশন: CE, ATEX, SIL3, ISO9001: 2016

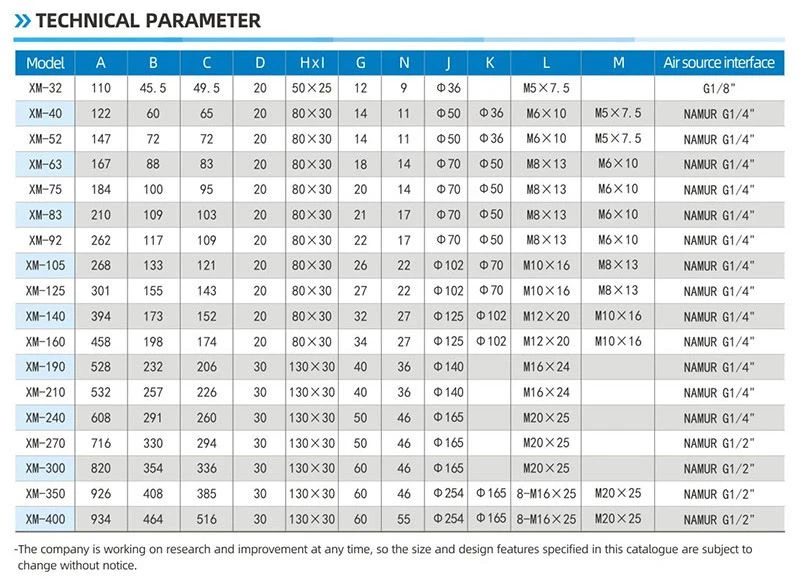

টেকনিক্যাল প্যারামিটার
এক্সএম 90 ডিগ্রি নিউম্যাটিক অ্যাক্টুয়েটর আউটপুট টর্ক টেবিল
মডেল | বায়ু চাপ ইনপুট (ইউনিট: বার) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
বায়ুচাপ আউটপুট টর্ক (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
এক্সএম-ডিএ 75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
এক্সএম-ডিএ 400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

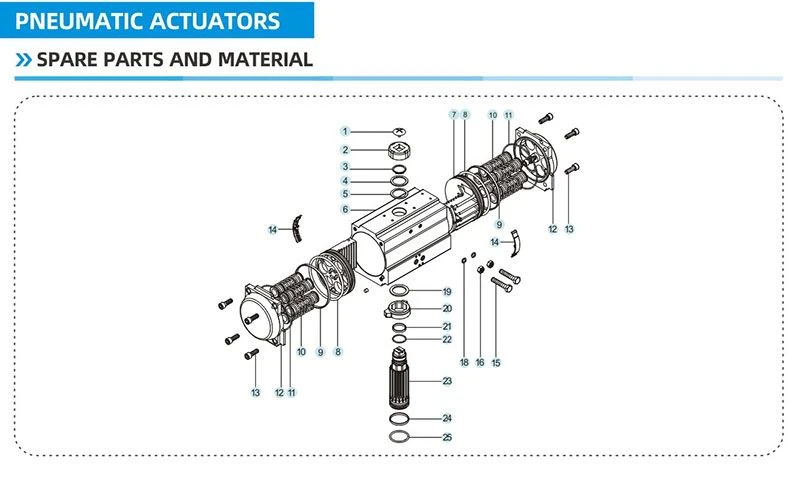

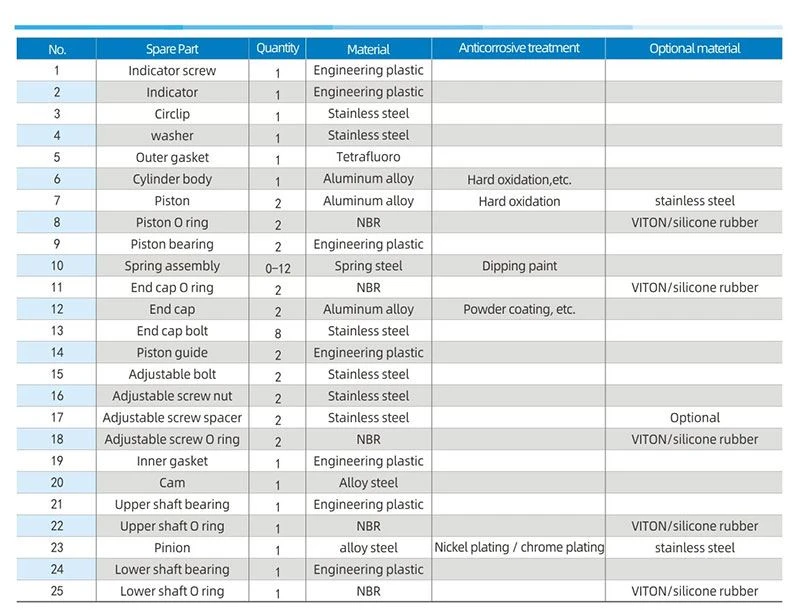

খুচরা যন্ত্রাংশ এবং উপাদান

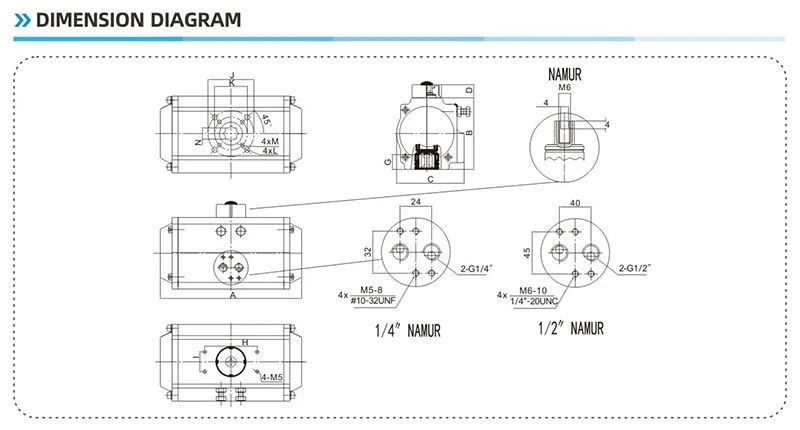

মাত্রা ডায়াগ্রাম
বৈশিষ্ট্য
-কাঠামোটি একটি কম্প্যাক্ট র্যাক এবং পিনিয়ন বায়ুসংক্রান্ত অ্যাকচুয়েটর।
-কোয়ার্টার-টার্ন ভালভ, বল ভালভ, প্রজাপতি ভালভ এবং প্লাগ ভালভের জন্য ব্যবহৃত।
-উচ্চ মানের অ্যালুমিনিয়াম খাদ, শক্ত অ্যানোডাইজড পৃষ্ঠ + টেফলন।
-উচ্চ-শেষ পণ্য, চমৎকার মানের, এবং নিখুঁত সার্টিফিকেশন সিস্টেম।
-সব পণ্য কঠোরভাবে পরীক্ষা করা হয় যখন তারা কারখানা ছেড়ে চলে যায়, এবং প্রতিটি অ্যাকচুয়েটর সহজে সনাক্তকরণ এবং ট্র্যাকিং পরিষেবার জন্য একটি উৎপাদন কোড দিয়ে চিহ্নিত করা হয়।
সুবিধা
1) সমস্ত গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ শক্ত-কর্মক্ষমতা এবং কর্তব্য জীবন নিশ্চিত করার জন্য শক্তিকে উন্নত করার জন্য হার্ড-অ্যানোডাইজেশন দিয়ে চিকিত্সা করা হবে।
2) প্রক্রিয়ার নির্ভুলতা এবং দায়িত্ব জীবন নিশ্চিত করার জন্য সমস্ত প্রক্রিয়া CNC দ্বারা এককালীন গঠন করা হয়।
যোগানের ক্ষমতা
সরবরাহ ক্ষমতা: প্রতি মাসে 10000 ইউনিট বায়ুসংক্রান্ত ঘূর্ণমান অ্যাকচুয়েটর
প্যাকিং& ডেলিভারি
প্যাকিং বিস্তারিত: 1)। ভিতরে ফেনা প্যাকিং সঙ্গে পৃথক শক্ত কাগজ
2)। সমুদ্রের চালানের জন্য পাতলা পাতলা কাঠের কেস
3)। বায়ু চালানের জন্য প্লাইউড প্যালেট
প্রস্থান বন্দর: সাংহাই, চীন
অগ্রজ সময়:
পরিমাণ (ইউনিট) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
আনুমানিক সময় (দিন) | স্টকে মালামাল | 7 | 20 | আলোচনা করতে হবে |
