পণ্য পরিচিতি

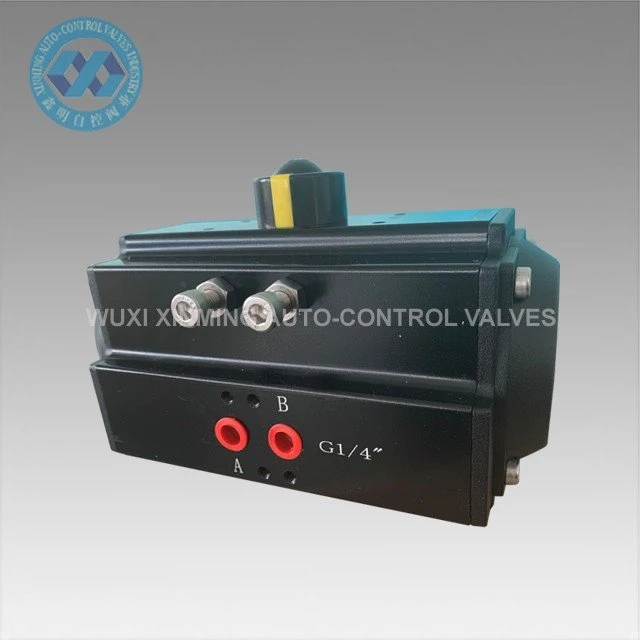

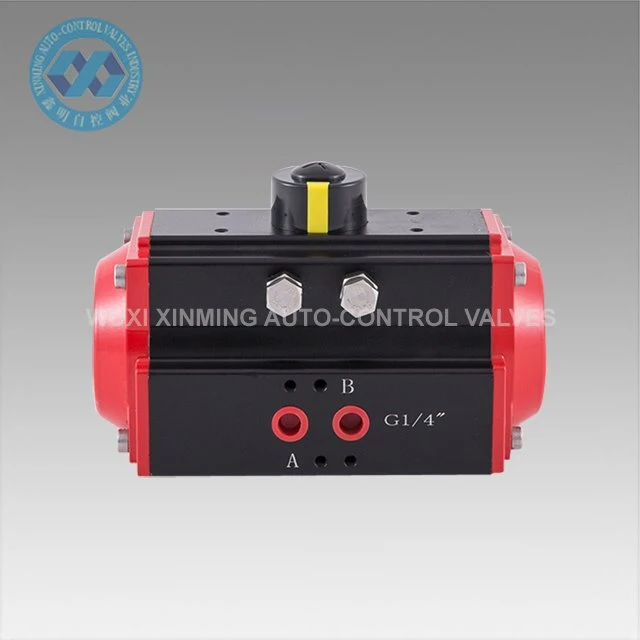

বায়ুসংক্রান্ত র্যাক এবং পিনিয়ন অ্যাকচুয়েটর, যা সীমাবদ্ধ ঘূর্ণন সিলিন্ডার নামেও পরিচিত, একটি ঘূর্ণমান অ্যাকচুয়েটর যা ঘূর্ণন, খোলা, বন্ধ করা, মিশ্রন, ঝুলানো, অবস্থান, স্টিয়ারিং এবং আরো যান্ত্রিক ফাংশন যা সীমাবদ্ধ ঘূর্ণন জড়িত। ভালভ, বল ভালভ এবং যন্ত্রপাতি স্বয়ংক্রিয়ভাবে রোটারি মুভমেন্ট সহ। যথার্থ ডাই-কাস্টিং অ্যালুমিনিয়াম খাদ ডবল-র্যাক পিস্টন হার্ড অক্সিডেশন চিকিত্সার সাথে ঘূর্ণমান কোণ নির্ভুলতা এবং দায়িত্ব জীবন উন্নত করে। হার্ড-জারণ সহ অ্যাকচুয়েটর শরীর কার্যকরভাবে স্ক্র্যাচ এড়াতে পারে।
তাৎক্ষণিক বিবরণ
পণ্যের নাম: বায়ুসংক্রান্ত র্যাক এবং পিনিয়ন অ্যাকচুয়েটর
ব্র্যান্ড নাম: XM, এবং OEM এছাড়াও গৃহীত হয়
Actuator আকার: 32mm-400mm
ঘূর্ণমান কোণ: 0 ° ~ 90 ° (± 5 °)
কাজের তাপমাত্রা পরিসীমা: -20 ℃ ~ +80 ℃ (মান)
-40 ~ +80 ℃ (নিম্ন তাপমাত্রা)
-15 ℃ ~ 150 ℃ (উচ্চ তাপমাত্রা)
বায়ু সরবরাহ চাপ: 0.2 ~ 0.8MPa, 10Mpa সর্বোচ্চ
শীর্ষ সংযোগ: VDI/VDE3845 NAMUR
নিচের সংযোগ: ISO 5211 এবং DIN3337
উপাদান: অ্যালুমিনিয়াম খাদ
গঠন: র্যাক এবং পিনিয়ন, ডুয়াল র্যাক পিস্টন
Actuator শরীরের পৃষ্ঠ চিকিত্সা: কালো anodized
শেষ ক্যাপ রঙ: কালো ধূসর, কালো, গা blue় নীল, আকাশ নীল, লাল, কমলা, সবুজ ইত্যাদি।
সার্টিফিকেশন: CE, ATEX, SIL3, ISO9001: 2016
টেকনিক্যাল প্যারামিটার
এক্সএম নিউম্যাটিক র্যাক এবং পিনিয়ন অ্যাকচুয়েটর আউটপুট টর্ক টেবিল
মডেল | বায়ু চাপ ইনপুট (ইউনিট: বার) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
বায়ুচাপ আউটপুট টর্ক (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
এক্সএম-ডিএ 75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
এক্সএম-ডিএ 400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
খুচরা যন্ত্রাংশ এবং উপাদান
মাত্রা ডায়াগ্রাম
যোগানের ক্ষমতা
সরবরাহ ক্ষমতা: প্রতি মাসে 10000 ইউনিট বায়ুসংক্রান্ত ঘূর্ণমান অ্যাকচুয়েটর
প্যাকিং& ডেলিভারি
প্যাকিং বিস্তারিত: 1)। ভিতরে ফেনা প্যাকিং সঙ্গে পৃথক শক্ত কাগজ
2)। সমুদ্রের চালানের জন্য পাতলা পাতলা কাঠের কেস
3)। বায়ু চালানের জন্য প্লাইউড প্যালেট
প্রস্থান বন্দর: সাংহাই, চীন
অগ্রজ সময়:
পরিমাণ (ইউনিট) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
আনুমানিক সময় (দিন) | স্টকে মালামাল | 7 | 20 | আলোচনা করতে হবে |
সুবিধা
1) সমস্ত গুরুত্বপূর্ণ খুচরা যন্ত্রাংশ শক্ত-কর্মক্ষমতা এবং কর্তব্য জীবন নিশ্চিত করার জন্য শক্তিকে উন্নত করার জন্য হার্ড-অ্যানোডাইজেশন দিয়ে চিকিত্সা করা হবে।
2) প্রক্রিয়ার নির্ভুলতা এবং দায়িত্ব জীবন নিশ্চিত করার জন্য সমস্ত প্রক্রিয়া CNC দ্বারা এককালীন গঠন করা হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: পেমেন্ট শর্তাবলী ক্ষমতা?
A 1: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন।
প্রশ্ন 2: বাণিজ্য শর্তাবলী?
A 2: Incoterms 2010 অনুযায়ী, সাধারণত EXW, FOB সাংহাই, CFR, CIF এবং DDU এর সাথে।
প্রশ্ন 3: উদ্ধৃতির বৈধতা?
A 3: 30 দিনের মধ্যে।
প্রশ্ন 4: চালানের মোড?
A 4: সমুদ্র দ্বারা, বায়ু দ্বারা, এক্সপ্রেস দ্বারা, অথবা রেলপথে।
প্রশ্ন 5: পাটা?
একটি 5: বিনামূল্যে এক বছরের মানের ওয়ারেন্টি, এবং আজীবন প্রদত্ত পরিষেবা।
প্রশ্ন 6: ইনস্টলেশন এবং প্রশিক্ষণ?
একটি 6: ইনস্টলেশনের জন্য স্বাভাবিক ভিডিও নির্দেশিকা। প্রয়োজনে প্রদত্ত বিদেশী প্রকৌশল সেবা প্রদান করা হয়।
