সমবায় কাজের নীতি
নিয়ন্ত্রণ লিঙ্ক:
পিএলসি/কন্ট্রোলার → সোলোনয়েড ভালভ বৈদ্যুতিক সংকেত → সংকুচিত এয়ার চ্যানেল স্যুইচিং → বায়ুসংক্রান্ত অ্যাকুয়েটর অ্যাকশন (চালু/বন্ধ/সামঞ্জস্য)।
সাধারণ প্রক্রিয়া:
সোলোনয়েড ভালভ শক্তি পায়, গ্যাসের পথটি স্যুইচ করে এবং সংকুচিত বায়ু অ্যাকিউউটর চেম্বারে প্রবেশ করে;
চাপ পিস্টন/ডায়াফ্রামকে ধাক্কা দেয়, যার ফলে যান্ত্রিক স্থানচ্যুতি ঘটে;
বিদ্যুৎ ব্যর্থতার পরে, সোলোনয়েড ভালভটি পুনরায় সেট করা হয়, গ্যাসটি স্রাব করা হয় এবং অ্যাকুয়েটর প্রাথমিক অবস্থানে ফিরে আসে (স্প্রিং রিটার্ন বা বিপরীত গ্যাস সরবরাহ)।
মূল কাঠামো নকশা
সোলেনয়েড ভালভ বিভাগ
ভালভ শরীরের ধরণ:
দ্বি-অবস্থান টি (2/3): একক অভিনয় সিলিন্ডার নিয়ন্ত্রণ করুন (একক ইনটেক + এক্সস্ট)।
দ্বি-অবস্থান পাঁচ-উপায় (2/5): ডাবল অভিনয় সিলিন্ডারগুলি নিয়ন্ত্রণ করুন (ডাবল ইনটেক + ডাবল এক্সস্ট)।
ড্রাইভিং মোড:
সরাসরি ক্রিয়া: ছোট ফ্লো ডাইরেক্ট ড্রাইভ (দ্রুত প্রতিক্রিয়া, উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য উপযুক্ত)।
পাইলট-চালিত: বায়ুচাপ সহায়তা স্যুইচিং (বৃহত প্রবাহ, উচ্চ চাপের পরিস্থিতি)।
বিশেষ নকশা:
জ্বলনযোগ্য পরিবেশের জন্য বিস্ফোরণ-প্রমাণ কয়েল (এটিএক্স সার্টিফাইড);
ব্যাটারির আয়ু বাড়ানোর জন্য কম বিদ্যুৎ খরচ (0। 5W ~ 1W);
ম্যানুয়াল জরুরী বোতাম (বিদ্যুৎ ব্যর্থতার ক্ষেত্রে গ্যাসের পথ পরিবর্তন করতে বাধ্য করা যেতে পারে)।
অ্যাকিউউটরের সাথে মিলছে
ইন্টারফেস স্ট্যান্ডার্ড: দ্রুত গ্যাস সংযোগ নিশ্চিত করতে আইএসও 15407 বা এনএফপিএ স্পেসিফিকেশন পূরণ করে।
ফ্লো ম্যাচিং: ভালভ সিভি মান অবশ্যই অ্যাকুয়েটরের গতির প্রয়োজনীয়তাগুলি পূরণ করতে হবে।

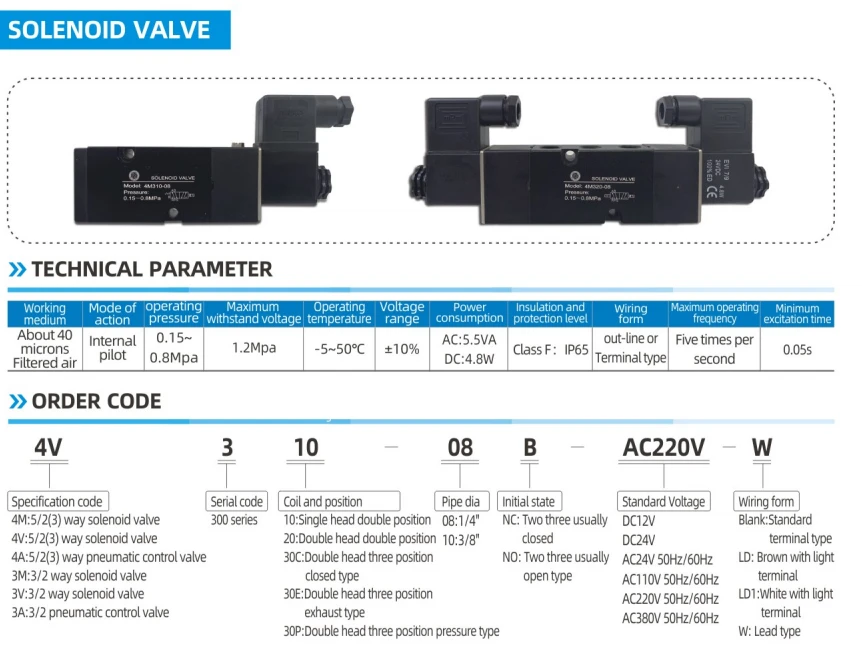

মূল পারফরম্যান্স পরামিতি
ভোল্টেজের সামঞ্জস্যতা: ডিসি 24 ভি (সাধারণত শিল্পে ব্যবহৃত হয়), এসি 220 ভি (উচ্চ-শক্তি দৃশ্য)।
প্রতিক্রিয়া সময়: 50ms এর চেয়ে কম বা সমান (উচ্চ গতির ভালভ 10 মিমি পৌঁছতে পারে, অ্যাকিউউটর ফ্রিকোয়েন্সি প্রভাবিত করে)।
ওয়ার্কিং প্রেসার রেঞ্জ: {{0}}। 2 ~ 1.0 এমপিএ (সাধারণ প্রকার), উচ্চ চাপ ভালভ সমর্থন 10 এমপিএ।
সুরক্ষা শ্রেণি: আইপি 65 (ডাস্টপ্রুফ এবং জলরোধী) কঠোর কাজের অবস্থার জন্য উপযুক্ত।
চক্র জীবন: 10 মিলিয়ন বারের চেয়ে বেশি বা সমান (উচ্চ নির্ভরযোগ্যতা শিল্প নকশা)।
সাধারণ প্রয়োগের পরিস্থিতি
ভালভ স্বয়ংক্রিয় নিয়ন্ত্রণ:
তেল পাইপলাইন বল ভালভের দূরবর্তী খোলার এবং সমাপ্তি;
রাসায়নিক গাছগুলিতে ভালভ নিয়ন্ত্রণের সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ।
যান্ত্রিক অ্যাকশন ড্রাইভ:
স্বয়ংক্রিয় উত্পাদন লাইন ক্ল্যাম্প সিলিন্ডার ক্ল্যাম্পিং;
প্যাকেজিং যন্ত্রপাতিগুলির উপাদান ধাক্কা এবং অবস্থান।
সুরক্ষা ইন্টারলকিং সিস্টেম:
জরুরী শাটডাউন (ইএসডি) চলাকালীন দ্রুত বায়ু সরবরাহ বন্ধ করে দেয়;
ফায়ার ভালভের বায়ুসংক্রান্ত জরুরি অবস্থা বন্ধ।
