পণ্য পরিচিতি

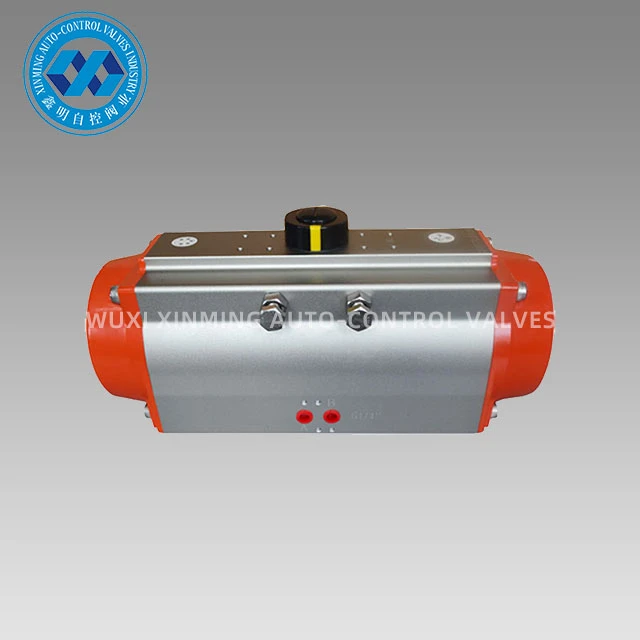

হার্ড অ্যানোডাইজিং নিউম্যাটিক অ্যাকচুয়েটরের একটি কমপ্যাক্ট ডাবল-পিস্টন র্যাক-এবং-পিনিয়ন কাঠামো রয়েছে যার সুনির্দিষ্ট গিয়ারিং এবং স্থিতিশীল আউটপুট টর্ক রয়েছে; সিলিন্ডার বডিটি এক্সট্রুড অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, অ্যানোডাইজড, একটি শক্ত পৃষ্ঠ এবং শক্তিশালী পরিধান প্রতিরোধের সাথে; এটি প্রয়োজনীয় হিসাবে ইনস্টল করা যেতে পারে। ভালভ, ইকো ডিভাইস, পজিশনার (খোলার ইঙ্গিত), ট্রিপলেট এবং ম্যানুয়াল অপারেটিং মেকানিজম। ম্যাচিং বল ভালভ, বাটারফ্লাই ভালভ এবং অন্যান্য কৌণিক স্ট্রোক ভালভ।
নকশা বৈশিষ্ট্য
1. ভালভ শরীর এবং পিস্টন হার্ড anodized হয়.
2. সূচক স্ক্রু প্লাস্টিক না হলে, অন্যান্য সমস্ত স্ক্রু SS304 হয়।
3. বড় এবং ছোট আউটপুট টর্ক ঐচ্ছিক।
টেকনিক্যাল প্যারামিটার
XM অ্যালুমিনিয়াম নিউমেটিক অ্যাক্টুয়েটর আউটপুট টর্ক টেবিল
মডেল | ইনপুট বায়ু চাপ (ইউনিট: বার) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
বায়ু চাপ আউটপুট টর্ক (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
খুচরা যন্ত্রাংশ এবং উপাদান
মাত্রা চিত্র
