পণ্য ওভারভিউ

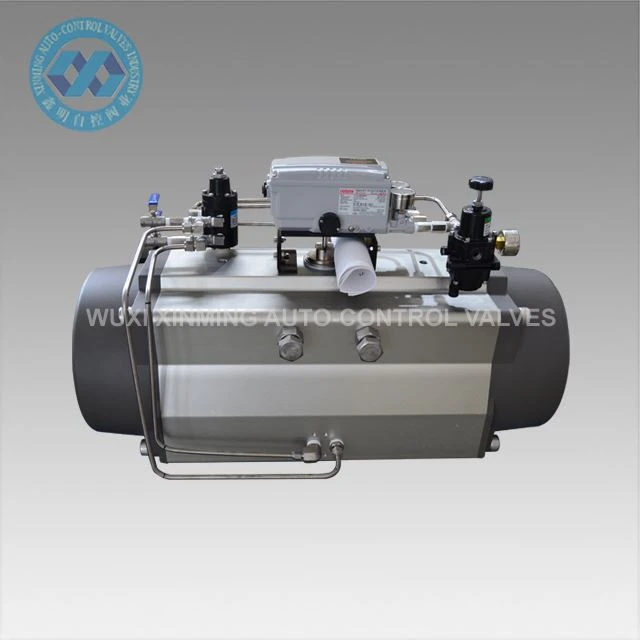

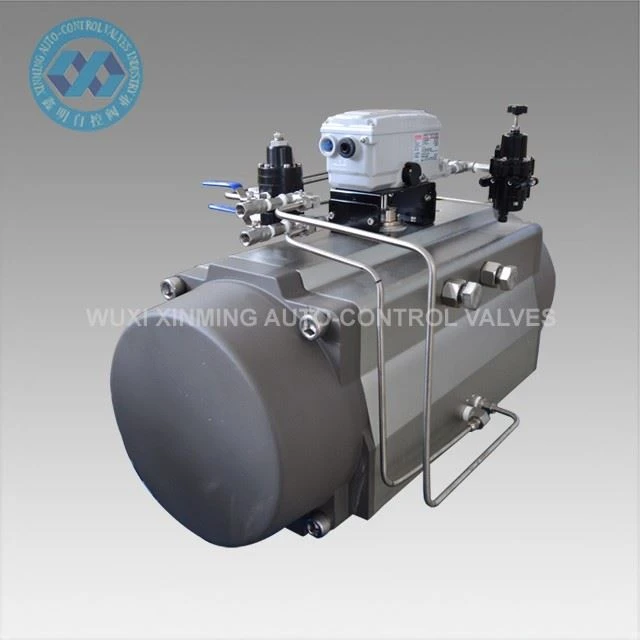

ডাবল অ্যাক্টিং র্যাক এবং পিনিয়ন নিউমেটিক অ্যাকচুয়েটর শিল্প পাইপলাইন সিস্টেমে কোয়ার্টার-টার্ন বল ভালভ এবং বাটারফ্লাই ভালভগুলি স্বয়ংক্রিয় করার জন্য ডিজাইন করা হয়েছে। এটি 0 ডিগ্রি -90 ডিগ্রি ভালভ অপারেশনের জন্য নির্ভরযোগ্য বায়ুসংক্রান্ত নিয়ন্ত্রণ প্রদান করে এবং ISO 5211 এবং NAMUR VDI/VDE 3845 এর মতো স্ট্যান্ডার্ড মাউন্টিং ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ।
এটি ব্যাপকভাবে শিল্প অটোমেশন সিস্টেমে ব্যবহৃত হয় যেখানে স্থিতিশীল এবং প্রমিত ভালভ অ্যাকচুয়েশন প্রয়োজন।
প্রযুক্তিগত পরামিতি
| পণ্যের নাম | বায়ুসংক্রান্ত রোটারি অ্যাকচুয়েটর |
| ব্র্যান্ড নাম | XM, এবং OEM এছাড়াও গৃহীত হয় |
| অ্যাকচুয়েটরের আকার | 32 মিমি-400 মিমি |
| ঘূর্ণমান কোণ | 0 ডিগ্রী ~ 90 ডিগ্রী |
| কাজের তাপমাত্রা পরিসীমা |
-20 ডিগ্রি ~ +80 ডিগ্রি (মান) -40 ডিগ্রি ~+80 ডিগ্রি (নিম্ন তাপমাত্রা) -15 ডিগ্রী ~ 150 ডিগ্রী (উচ্চ তাপমাত্রা) |
| বায়ু সরবরাহের চাপ | 0.2~0.8MPa, 10Mpa সর্বোচ্চ |
| শীর্ষ সংযোগ | ভিডিআই/ভিডিই৩৮৪৫ নমুর |
| নীচের সংযোগ | ISO 5211 এবং DIN 3337 |
| উপাদান | অ্যালুমিনিয়াম খাদ |
| গঠন | র্যাক এবং পিনিয়ন, ডুয়াল র্যাক পিস্টন |
| Actuator শরীরের পৃষ্ঠ চিকিত্সা | হার্ড anodized |
| শেষ টুপি রঙ | কালো ধূসর, কালো, গাঢ় নীল, আকাশ নীল, লাল, কমলা, সবুজ, ইত্যাদি। |
| সার্টিফিকেশন | CE, ATEX, SIL3, ISO9001:2016 |
এক্সএম ডাবল অ্যাক্টিং নিউমেটিক রোটারি অ্যাক্টুয়েটর আউটপুট টর্ক টেবিল
|
মডেল |
ইনপুট বায়ু চাপ (একক: বার) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
বায়ুচাপ আউটপুট টর্ক (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
বৈশিষ্ট্য
- ডাবল অ্যাক্টিং র্যাক এবং পিনিয়ন ডিজাইন স্থিতিশীল বায়ুচালিত খোলা এবং বন্ধ করার নিয়ন্ত্রণ নিশ্চিত করে।
- বল ভালভ এবং বাটারফ্লাই ভালভের জন্য 0 ডিগ্রি –90 ডিগ্রি কোয়ার্টার-টার্ন আউটপুট।
- ডুয়াল র্যাক পিস্টন গঠন টর্কের ভারসাম্য উন্নত করে এবং যান্ত্রিক চাপ কমায়।
- হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম বডি শিল্প পরিবেশে জারা প্রতিরোধের সরবরাহ করে।
- অ্যাডাপ্টার ছাড়া সরাসরি ইনস্টলেশনের জন্য NAMUR VDI/VDE 3845 এবং ISO 5211 মাউন্ট করা।
- প্রমিত এবং কঠোর কাজের অবস্থার জন্য প্রশস্ত তাপমাত্রা পরিসীমা বিকল্প।
- টর্ক, আকার এবং রঙের প্রয়োজনীয়তার জন্য উপলব্ধ OEM কাস্টমাইজেশন।
- CE, ATEX, SIL3, ISO9001 শিল্প অটোমেশন ব্যবহারের জন্য প্রত্যয়িত।
আবেদন
- তেল এবং গ্যাস পাইপলাইনে বল ভালভ অটোমেশন
- ওয়াটার ট্রিটমেন্ট প্লান্টে বাটারফ্লাই ভালভ নিয়ন্ত্রণ
- রাসায়নিক প্রক্রিয়াকরণ প্রবাহ নিয়ন্ত্রণ ব্যবস্থা
- পাওয়ার প্লান্টের বাষ্প এবং তরল নিয়ন্ত্রণ ব্যবস্থা
- খাদ্য, পানীয়, এবং ফার্মাসিউটিক্যাল উৎপাদন লাইন
- সাধারণ শিল্প প্রক্রিয়া অটোমেশন
সরবরাহ ক্ষমতা
সরবরাহের ক্ষমতা: প্রতি মাসে 10000 ইউনিট বায়ুসংক্রান্ত রোটারি অ্যাকচুয়েটর
প্যাকিং এবং ডেলিভারি
প্যাকিং বিস্তারিত:
1)। ভিতরে ফেনা প্যাকিং সঙ্গে পৃথক শক্ত কাগজ
2)। সমুদ্রের চালানের জন্য পাতলা পাতলা কাঠের কেস
3)। বায়ু চালানের জন্য পাতলা পাতলা কাঠের তৃণশয্যা
প্রস্থানের বন্দর: সাংহাই, নিংবো, ইত্যাদি। চীন
সীসা সময়:
|
পরিমাণ (একক) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
অনুমান। সময় (দিন) |
স্টক পণ্য |
7 |
20 |
আলোচনা করা হবে |
